[2tier] Apache-Tomcat 연동 _1. mod_jk 방식



INTRO

Apache와 Tomcat을 연동하여 서비스하는 이유

• Apache는 정적인 콘텐츠를 처리하는데 특화되어 있고, Tomcat은 동적인 콘텐츠(JSP, Servlet 등)를 처리하는데 더 효율적이다. 그러므로 이 둘을 분리함으로써 서비스의 성능을 향상할 수 있다.
• 서비스의 부하를 분산시켜 안정적인 서비스를 제공할 수 있다.
• 보안성을 강화할 수 있다.



Apache와 Tomcat을 연동하는 방법 3가지



1. mod_jk를 사용한 연동

• mod_jk를 사용하여 AJP(Apache JServ Protocol) 프로토콜을 통해 Apache와 Tomcat 간의 통신을 설정하는 방법
• 가장 전통적이고 널리 사용되는 방법 중 하나
• mod_jk : Apache 웹 서버와 Tomcat 애플리케이션 서버 간의 통신을 위한 모듈

2. mod_proxy를 사용한 연동

• HTTP 프록시 서버로 설정하고, Apache가 클라이언트로부터 받은 요청을 Tomcat으로 전달하도록 설정하는 방법
• mod_proxy 모듈은 Apache 웹 서버의 리버스 프록시 기능을 제공
• mod_jk와 비교해 구성이 간단하고 유연성이 높다.

3. mod_proxy_ajp를 사용한 연동

• mod_proxy와 mod_jk를 혼합한 것으로, Apache의 리버스 프록시 기능과 AJP 프로토콜을 사용하여 Apache와 Tomcat을 연동하는 방법



본 글은 이 세가지 방법 중 1. mod_jk 방식을 다룬다.





아파치-톰캣 통신 과정

1. 사용자가 웹 브라우저를 통해 아파치 웹 서버에 HTTP 요청을 보낸다. (주로 80 포트)
2. 아파치 웹 서버는 요청이 동적인 콘텐츠인지를 확인한다. 만약 동적 콘텐츠라면 톰캣으로 전달한다.
3. 동적 콘텐츠 요청인 경우, 아파치 웹 서버는 설정된 AJP 포트(기본적으로 8009 포트)를 통해 해당 요청을 톰캣에게 전달한다.
4. 톰캣은 요청을 받아 처리한 후, 처리 결과를 아파치 웹 서버로 다시 전송한다.
5. 아파치 웹 서버는 톰캣으로부터 전달받은 처리 결과를 사용자에게 전송한다.





Apache, Tomcat 설치 및 연동하기 (mod_jk방식)

1. Apache 설치

# apache 설치
# yum install -y httpd

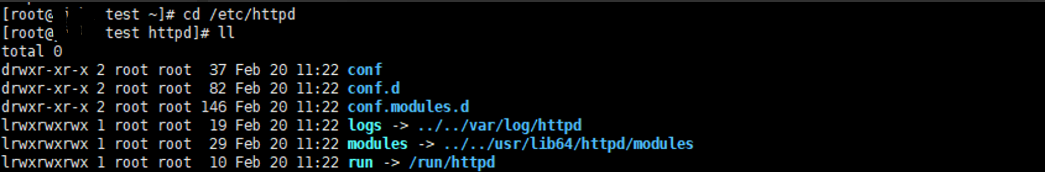

# 설정파일 및 로그 파일 확인
# cd /etc/httpd
# ll

# 서비스 시작
# systemctl start httpd

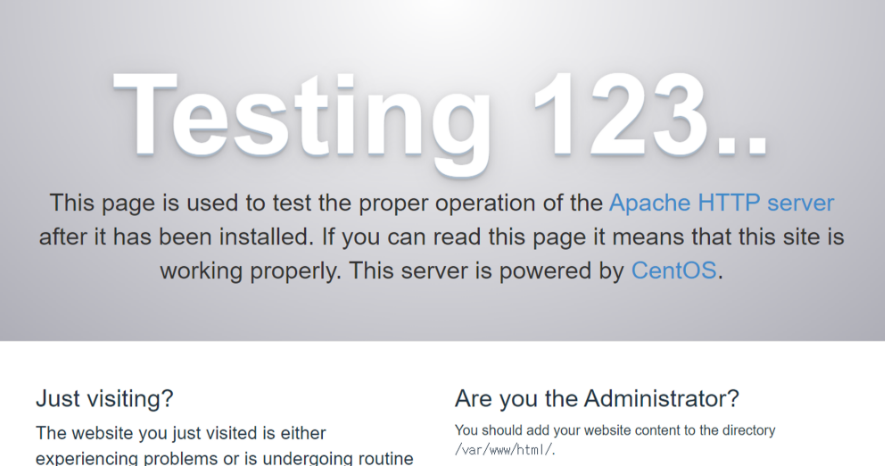

 웹브라우저에서 공인 IP로 접속이 되는지 확인한다.





2. Tomcat 설치

# tomcat 설치
# yum install -y tomcat*

# 확인
# cd /usr/share/tomcat
# ll

# 서비스 시작
# systemctl start tomcat
# systemctl enable tomcat



웹브라우저에서 공인 IP:8080으로 접속이 되는지 확인한다.





3. Apache-Tomcat 연동 _mod_jk 방식

3-1. mod_jk설치

mod_jk를 설치하려면 gcc, gcc-c++, httpd-devel 세 가지 패키지가 설치되어 있어야 한다. 시스템에 포함되어 있지 않을 수 있으므로 설치하자.

# 3가지 패키지 모두 설치
# yum install gcc gcc-c++ httpd-devel



그다음 Tomcat Connector을 다운로드한다. tomcat-connectors 패키지는 Apache 웹 서버와 Tomcat을 연동하는 데 사용되는 모듈 중 하나인 'mod_jk'를 포함한다.

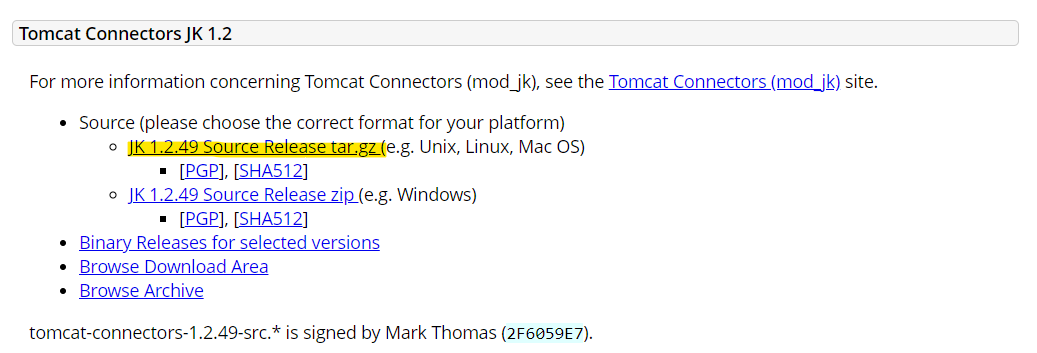

Apache Tomcat® - Tomcat Connectors (mod_jk) Downloads

Apache Tomcat® - Tomcat Connectors (mod_jk) Downloads

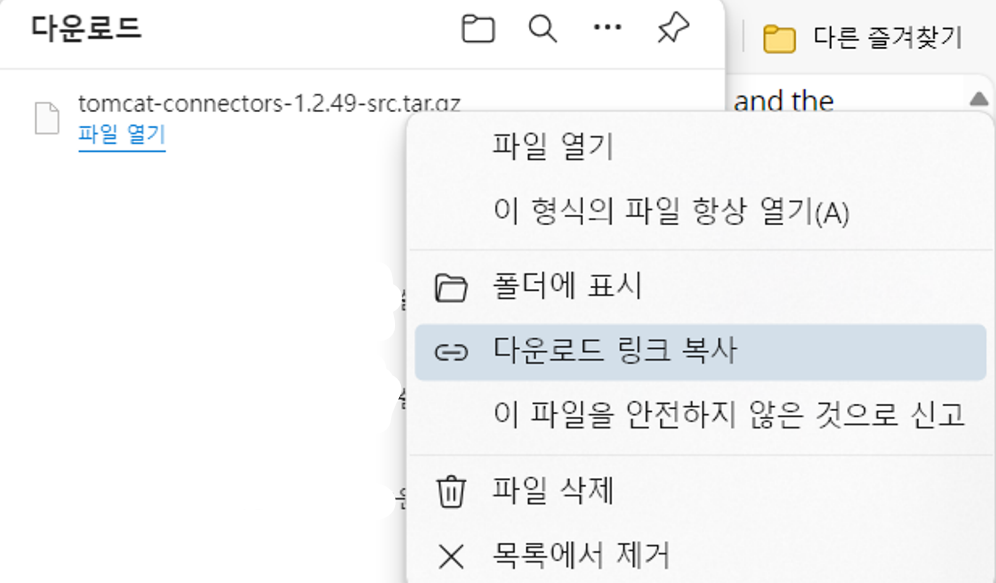

해당 링크에서 최신 tar.gz 파일을 다운로드하고, 마우스 우클릭 - 다운로드 링크를 복사한다.

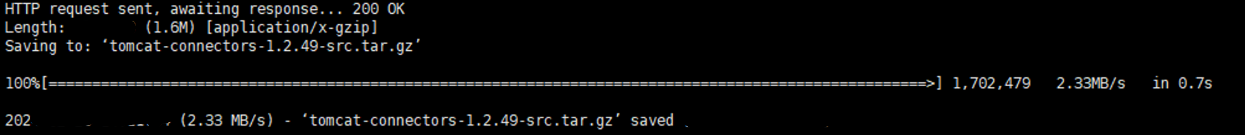

# Tomcat-connectors 다운로드
# cd /usr/lib
# wget -c <복사한 URL>

# 압축 해제

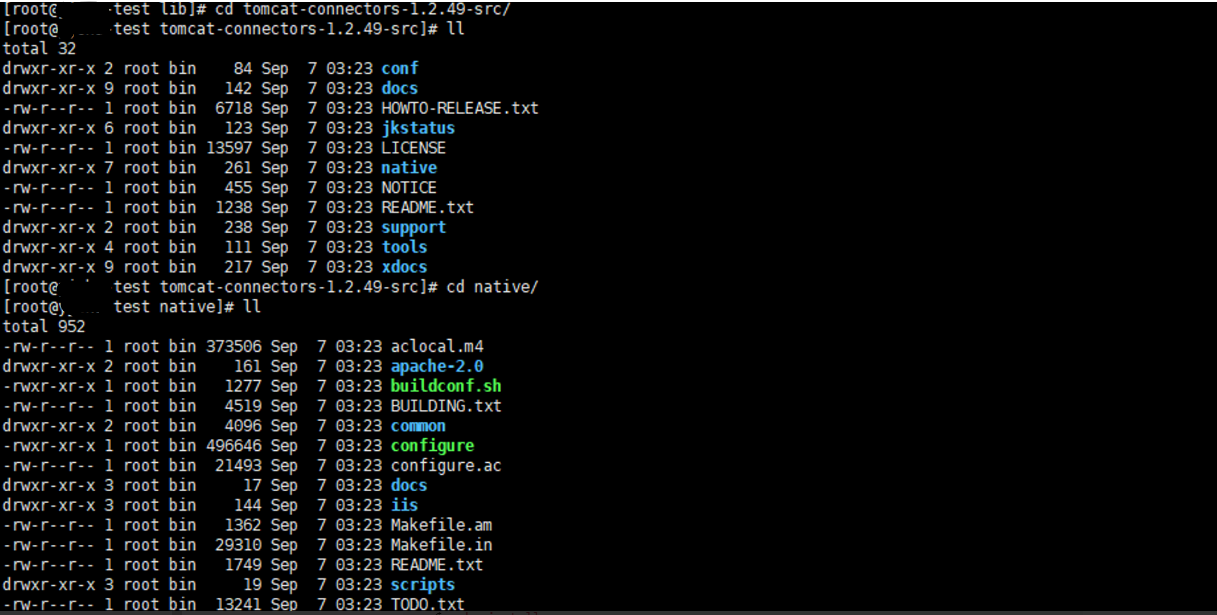

# tar zxvf tomcat-connector*
# ll

# cd tomcat-connectors-1.2.49-src/
# cd native/

# 컴파일 설치
# ./configure --with-apxs=/usr/bin/apxs
# make
# make install


# 설치 후, /etc/httpd/modules경로에 mod_jk.so파일이 생성되었음을 확인할 수 있다.
# cd /etc/httpd/modules/
# ll | grep mod_jk



3-2. Apache 설정_ httpd.conf
Apache의 httpd.conf 파일에서 해당 라인을 추가해 mod_jk를 로드하고,  mod_jk의 작동을 위한 설정을 추가해 준다.
+ jsp, json, xml, do 확장자를 가진 요청은 tomcat으로 전달된다.

# vi /etc/httpd/conf/httpd.conf
...
# Example:
# LoadModule foo_module modules/mod_foo.so
LoadModule jk_module modules/mod_jk.so

<VirtualHost *:80>
 ServerName localhost
  JkMount /*.jsp tomcat
  JkMount /*.json tomcat
  JkMount /*.xml tomcat
  JkMount /*.do tomcat
</VirtualHost>
...



3-3.  Apache 설정_ mod_jk.conf

/etc/httpd/conf.modules.d/mod_jk.conf 파일에서 mod_jk 모듈의 설정을 구성한다.

# vi /etc/httpd/conf.modules.d/mod_jk.conf
<IfModule mod_jk.c>
 JkWorkersFile conf/workers.properties
 JkShmFile run/mod_jk.shm
 JkLogFile logs/mod_jk.log
 JkLogLevel info
 JkLogStampFormat "[%y %m %d %H:%M:%S] "
</IfModule>



3-4. Apache 설정_ workers.properties 파일 설정
mod_jk가 사용할 worker들의 설정을 담은 workers.properties 파일을 생성하고 설정해 준다.

# vi /etc/httpd/conf/workers.properties
worker.list=tomcat
worker.tomcat.port=8009
worker.tomcat.host=localhost
worker.tomcat.type=ajp13
worker.tomcat.lbfactor=1



3-5. Tomcat 설정_ server.xml
Tomcat의 server.xml 파일을 열어 AJP 커넥터를 추가해 준다.

# vi /usr/share/tomcat/conf/server.xml
...
<Connector port="8009" protocol="AJP/1.3" redirectPort="8443" />
...

3-6. Apache 설정_ httpd.conf

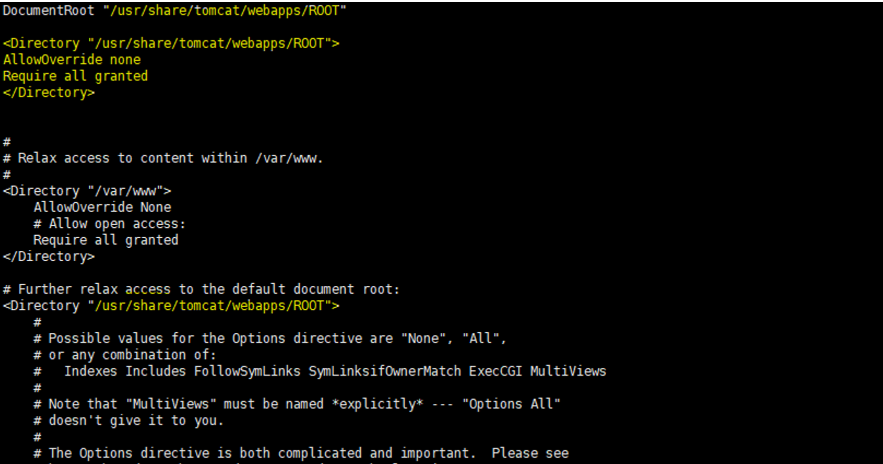

Apache HTTP Server의 문서 루트(DocumentRoot)를 톰캣이 설치된 경로로 수정해 주고, 아래에 Directory 권한을 추가해 준다.

# vi /etc/httpd/conf/httpd.conf
...
DocumentRoot "<톰캣 경로>"

#
# Relax access to content within /var/www.
#
<Directory "/var/www">
    AllowOverride None
    # Allow open access:
    Require all granted
</Directory>

# Further relax access to the default document root:
<Directory "<톰캣 경로">
    #
    # Possible values for the Options directive are "None", "All",
    # or any combination of:
    #   Indexes Includes FollowSymLinks SymLinksifOwnerMatch ExecCGI MultiViews
    #
...

...
<Directory "<톰캣경로>">
AllowOverride none
Require all granted
</Directory>
...





4. 서비스 재시작

# systemctl restart httpd
# systemctl restart tomcat

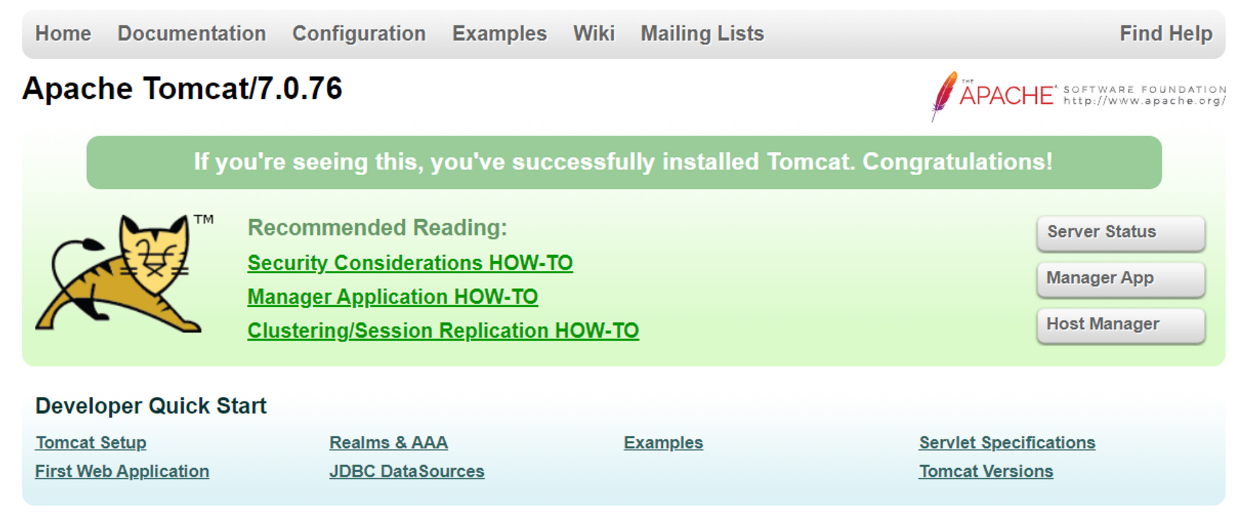

http://공인 IP/index.jsp로 접속해서 Tomcat화면이 나오면 성공 !  (8080 포트 없이)
