[AWS] Bastion Host 실습 - 2. Bastion Host, 인스턴스, NAT Gateway 생성까지



Bastion Host란?

프라이빗 서브넷 내에 위치한 서버들은 공인 IP가 없기 때문에 외부에서 직접적인 접속이 불가능하다.

이러한 경우 외부에서 내부 네트워크에 접근할 수 있도록 일종의 게이트웨이 역할을 하는 호스트가 필요한데, 이 호스트가 바로 Bastion host이다.  외부 사용자는 Bastion host를 통해 내부 서버로의 접근이 가능하다.





이전 내용 👇

[AWS] Bastion Host 실습 - 1. VPC, Subnet, 인터넷 게이트웨이, 라우팅테이블 생성까지 (tistory.com)

[AWS] Bastion Host 실습 - 1. VPC, Subnet, 인터넷 게이트웨이, 라우팅테이블 생성까지







실습

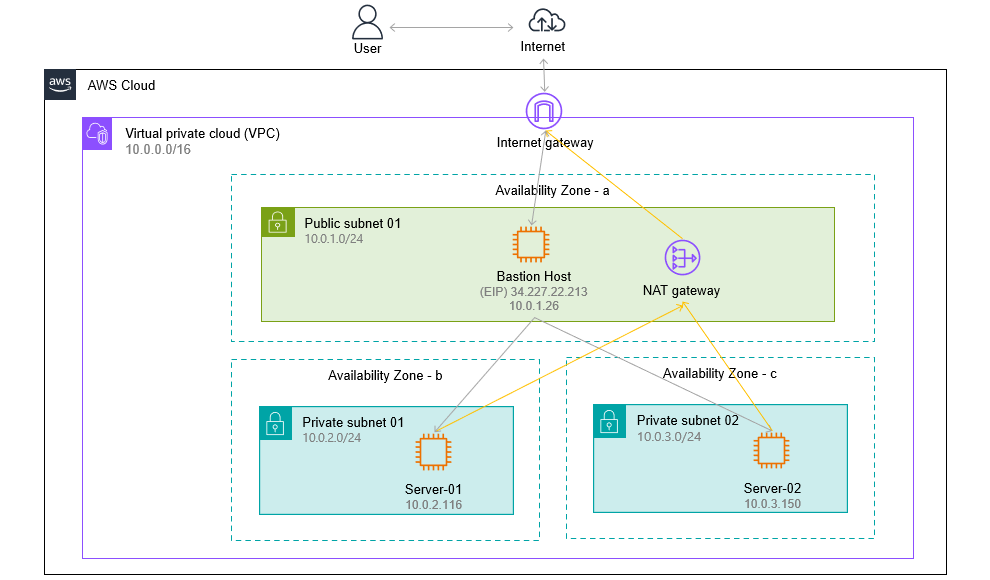

아키텍처





5. 퍼블릭 서브넷에 Bastion Host 인스턴스 생성 + 보안 그룹 생성

5-1. Bastion Host 서버 생성

• 이름 : bastion-01
• Amazon Machine Image : Red Hat Enterprise Linux9
• 인스턴스 유형 : t2.micro

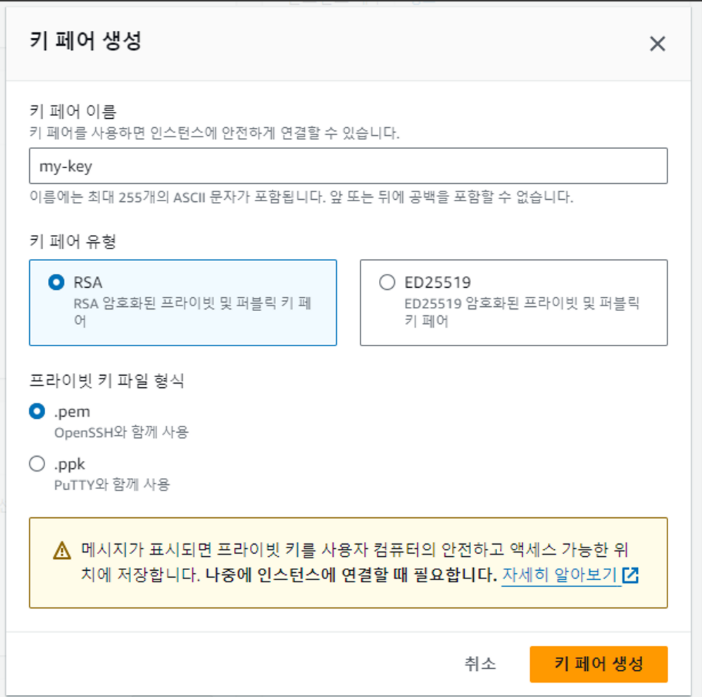

• 키페어 : 생성한 my-key 선택



네트워크 설정

• VPC : vpc-01 선택
• 서브넷 : public-subnet-01
• 퍼블릭 IP 자동할당 : 활성화
• 보안그룹 - 보안 그룹 생성
  • 이름 : publicSG-01
  • 인바운드 규칙
    • 유형 : SSH
    • 소스 유형 : 사용자 지정
    • My IP



6. 프라이빗 서브넷에 인스턴스 생성 + 보안그룹 생성



6-1. server-01 생성

• 이름 : server-01
• Amazon Machine Image : Red Hat Enterprise Linux9
• 인스턴스 유형 : t2.micro
• 키페어 : 생성한 my-key 선택

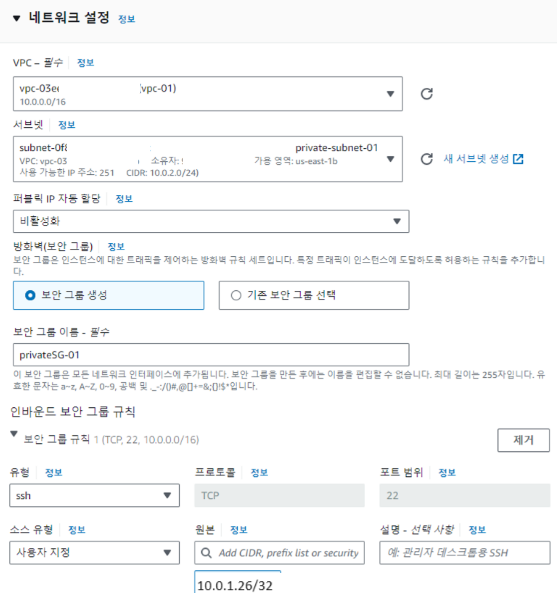

네트워크 설정

• VPC : vpc-01 선택
• 서브넷 : private-subnet-01
• 퍼블릭 IP 자동할당 : 비활성화
• 보안그룹 - 보안 그룹 생성
  • 이름 : privateSG-01
  • 인바운드 규칙
    • 유형 : SSH
    • 소스 유형 : 사용자 지정
    • 10.0.1.26/32 ⇒ 베스천호스트 IP





6-2. server-02 생성

• 이름 : server-02
• Amazon Machine Image : Red Hat Enterprise Linux9
• 인스턴스 유형 : t2.micro
• 키페어 : 생성한 my-key 선택

네트워크 설정

• VPC : vpc-01 선택
• 서브넷 : private-subnet-02
• 퍼블릭 IP 자동할당 : 비활성화
• 보안그룹 - 보안 그룹 생성
  • 이름 : privateSG-02
  • 인바운드 규칙
    • 유형 : SSH
    • 소스 유형 : 사용자 지정
    • 10.0.1.26/32 ⇒ 베스천호스트 IP



7. NAT Gateway 생성 및 라우팅 테이블 편집

7-1. vpc1에 해당하는 NAT Gateway 생성

• 이름 : nat-01
• 서브넷 : public-subnet-01 (프라이빗 아니고 퍼블릭 서브넷임 !)
• 연결 유형 : 퍼블릭
• 탄력적 IP 할당 : 오른쪽 탄력적 IP 할당 버튼을 클릭하면 자동으로 할당됨
• NAT 게이트웨이 생성 버튼 클릭



7-2. 라우팅 테이블 편집



라우팅 테이블 메뉴로 이동

• 라우팅 테이블 생성 버튼 클릭
• 이름 : nat-rt-01
• VPC : vpc-01
• 라우팅 테이블 생성 버튼 클릭

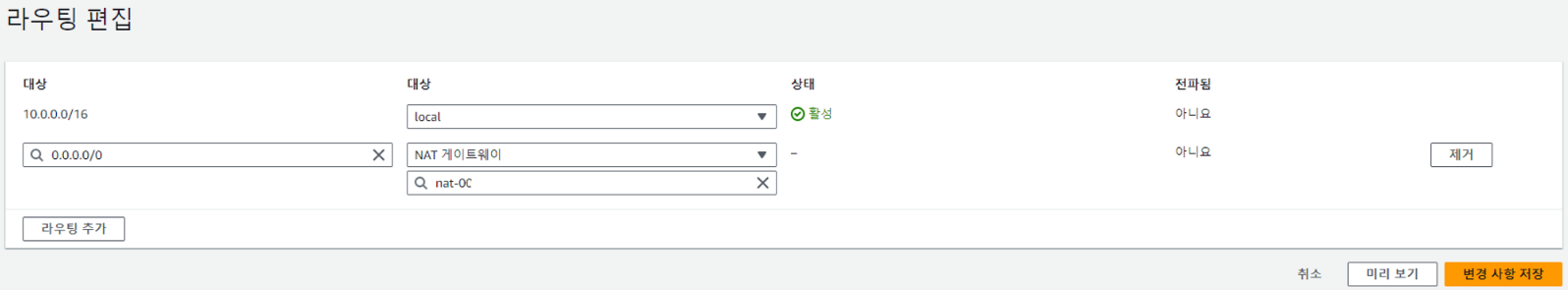

라우팅 편집 (NAT 게이트웨이로 향하는 경로가 추가된 라우팅 테이블을 생성해야 함)

• 라우팅 - 라우팅 편집
• 대상 : 0.0.0.0/0, nat-01 클릭



서브넷 연결 편집

• 서브넷 연결 - 서브넷 연결 편집
• private-subnet-01, private-subnet-02 선택
• 연결 저장 클릭
